卫星电视接收系统的安装与调试试验2
发布人:admin [2012-11-22]

1、卫星电视系统的组成
   卫星电视接收系统是由:抛物面天线、馈源、高频头、卫星接收机组成一套 完整的卫星地面接收站。
1.抛物面天线是把来自空中的卫星信号能量反射会聚成一点(焦点)。
2.馈源是在抛物面天线的焦点处设置一个惧卫星信号的喇叭,称为馈源,意思是馈送能量的源,要求将会聚到焦点的能量全部收集起来。前馈式卫星接收天线基本上用大张角波纹馈源。

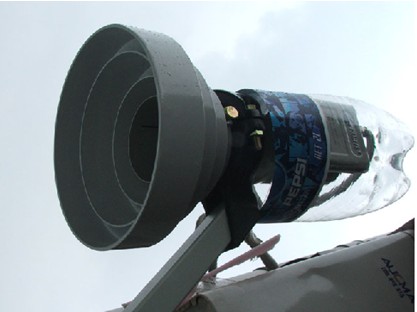

                                    卫星天线馈源
3.高频头(LNB亦称降频器)是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。高频头的噪声度数越低越好。

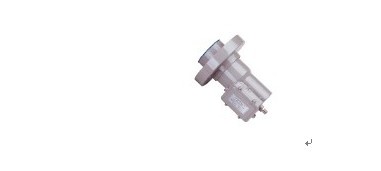

                                   卫星电视高频头
  4.卫星接收机是将高频头输送来的卫星信号进行解调,解调出卫星电视图像信号和伴音信号。

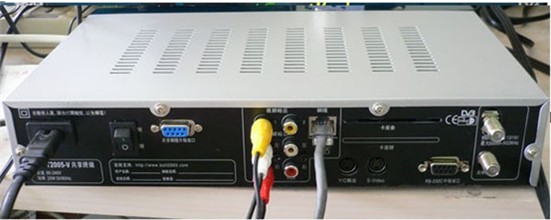

卫星接收机
2、卫星电视接收系统的连接方法

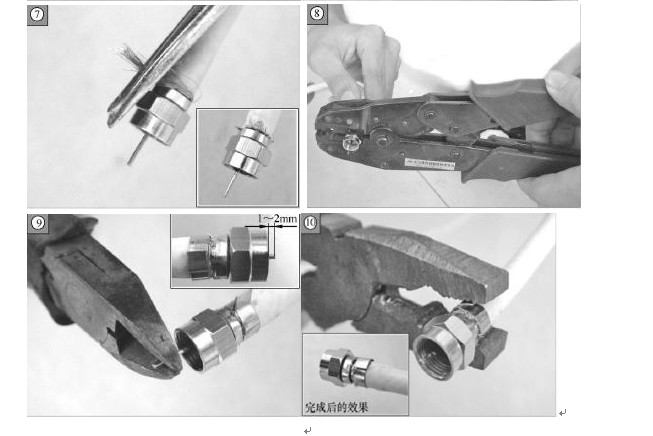

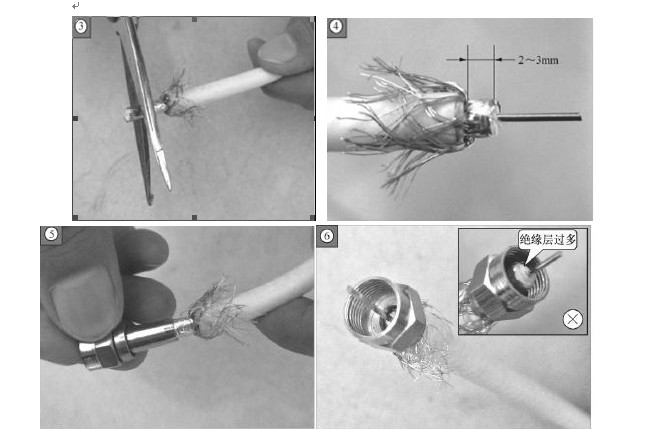

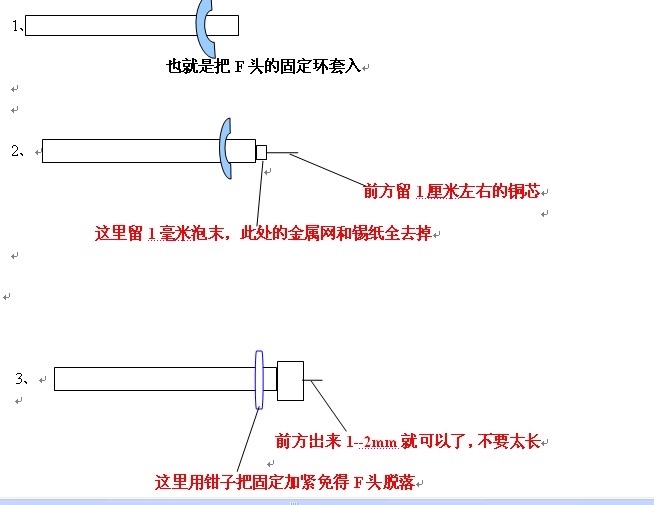

在馈线外皮与泡末之间用力插入F头,使其与中间金属网充分接触,
  但不能让金属网与铜芯短路,具体操作如下图

卫星电视接收系统的连接


2、卫星电视系统的调试方法

1、调整前的准备工作。在业余条件下要顺利地调准天线的指向,应先作些准备工作:采用没有AV输入端子的电视机作为显示器的情况下,应利用接收机射频输出部分的测试信号,将电视机的频道设置到正确的位置上。

2、天线的调整。将系统连通,接上电源,打开电源开关,此时,显示器上应呈现较大的雪花点。将天线调整到所计算的方位和仰角内,然后在正负5°范围内搜索,如仰角每移动1-2°,方位角搜索一次(范围可大些),反复调整,直到显示器出现最清晰图像或电平指示器指示最大。

3、接收机频率的重新设置。调整好天线之后,用户可以根据自己的需要重新设置接收的卫星电视节目顺序。此时,可根据接收机的操作说明,按照频道显示序号,利用接收机的频率调整功能,调出所要的电视节目和相应的伴音副载波频率,分别进行节目存贮。
