卫星电视信号干扰原理和禁用相关文件及抵抗卫星信号干扰器的干扰
发布人:admin [2013-04-12]

地面卫星信号干扰器究竟为何物?工作原理简介如下:

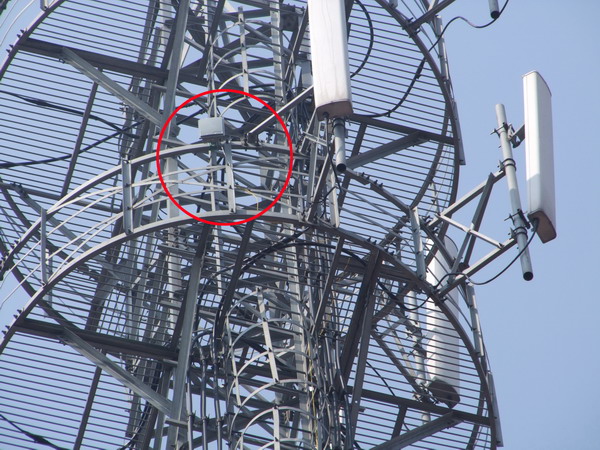

地面卫星信号干扰器由发射机和喇叭天线组成。发射机的外壳类似有线电视上的干线放大器,喇叭天线呈45。夹角,面对需要干扰的区域,采用扫频式(3.7GHz~4.2GHz)宽带脉冲定向扫描,实施地面横向干扰,使某一特定区域内的C波段卫星接收天线失去接收能力或直接损毁降频器(我国法律规定:C波段信号是地面微波通信和卫星通信国际上规定的通用信号资源,是受保护的,无论任何理由都不允许人为干扰)。

地面卫星信号干扰器从干扰手段上,可分为数字电视图像信号干扰和载波(或窄带)信号干扰。前者是采用非法图像干扰,即采用和正常广播信号同样的数字形式,使正常图像出现马赛克或黑屏。干扰以功率占用为主,即同向发射大功率同频信号,对卫星接收通道在一定频率范围内实行功率占用,使得干扰信号的场强远远大于正常卫星到达地面的信号场强,达到干扰压制卫星信号接收的目的。而后者分为同频干扰和非同频干扰;对于同频干扰来讲,干扰信号可使图像产生严重的马赛克或停顿现象,干扰严重时还会出现黑屏。对于非同频干扰,由于卫星接收机的选频作用,允许干扰电平大于信号电平,但干扰电平大到使高频头进入饱和状态的话,此时电视画面就会出现黑屏现象。不过,卫星信号干扰器受距离和方位限制,因为发送的干扰微波传播损耗与工作频率和传播距离有关,所以在自由空间传播条件下,距离越远,干扰的能力也就越差。对于3.7GHz~4.2GHz卫星信号干扰系统传输距离一般不超过3km。

另外,目前的地面卫星信号干扰器一般是对C波段信号实施干扰,对Ku波段信号的干扰作用很小。因为Ku波段工作频率太高,所需器件昂贵,制作调试难度大,所以非常少见。

对于以上的两种微波信号的干扰,可通过下面的一些方法来克服或减弱其干扰:

1.寻找屏蔽位置寻找干扰波不能干扰或干扰小的位置,即干扰死角。干扰波和卫星波都是直线波,行进途中遇到障碍物都会被反射,但这两种电波的区别在于,干扰波的场强大于卫星波数千万倍,致使遇到障碍物及建筑物后会四处反射,而卫星波如没有被天线所反射则易被地表所吸收。寻找屏蔽位置最简单的方法是降低天线高度,利用四周自然物体避开周围的强微波干扰信号,如:放在院子中要比放在屋顶上效果好;也可在地面上挖一个边长为2m×2m的深方坑,深度可以根据情况自行掌握,原则是越深越好,但要注意天线前方(正南方向)不要被土遮挡,将天线置于坑底也就是说天线接收信号时不能被坑高遮挡:还可将天线移至建筑物另一面,利用建筑物来遮挡来自该方向的干扰源。

2.安装防干扰装置

卫星干扰信号是从地面来的,而卫星信号来自天空。只要把地面的卫星干扰信号屏蔽掉就OK了。用铁皮或者铁丝网给卫星天线做个围墙,不挡住卫星信号但能挡住干扰信号,即可避免干扰。

3.判断出干扰波的来源方位,在天线的一侧或多侧架设金属板(网)遮挡干扰波。金属板(网)架设高度需超过高频头,且不能挡到卫星信号的行进路线。由于C波段信号波长在71.4mm~88.2mm之间,如果采用金属网屏蔽干扰波,为防止干扰源漏进金属网,网孔孔径应小于最短波长71.4mm的1/4,即小于17.85mm。干扰不太严重的话,也可在天线的外沿,垂直于锅口平面,加一圈宽度为10~20cm的金属带。当然,金属带宽度越宽抗干扰性能也就越强,不过一锅多星的天线不宜采用此法,它会遮挡非垂直于锅面的卫星信号接收。
卫星信号干扰器的原理使用和防范
近期常有一些地区的用户询问:不管是接收105.5°E亚洲3S,还是DOMIFA°E亚太6号卫星的C波段信号,均受到干扰而无法正常接收,总是有一会儿信号,一会儿又突然没信号,不知是什么原因?

这可能是一些地区出现了一种名为卫星信号干扰器的设备所施放的干扰信号所致。卫星信号干扰器的设备,利用全频式(3.7~4.2GHZ)宽带脉冲发射,干扰卫星向地面发射的下行频率信号,使某一特定区域内的卫星接收装置无法接收到正常的卫星信号。

卫星信号干扰从干扰手段上,可分为数字信号干扰和载波(或窄带)信号干扰。前者是采用和正常广播信号同样的数字形式,使正常图像出现“马赛克”或“黑屏”。干扰以功率占用为主,即从同向发射大功率同频信号,对卫星接收通道实现在一定频率范围内的功率占用,使得干扰信号的场强远远大于正常卫星到达地面的信号场强,以干扰、压制信号,使其不能正常接收。

对于同频干扰来讲,干扰信号可使图像产生严重马赛克停顿现象;干扰严重时,甚至出现黑屏现象。对于非同频干扰,由于卫星接收机的选频作用,允许干扰电平大于信号电平,但干扰电平大到使高频头进入饱和状态(接收机输入电平范围为-60DB~-25DBM),此时电视画面出现白屏现象。

工作原理

卫星信号干扰器又称卫星信号屏蔽器,它由发射机和发射天线组成。

1、发射机

发射机是通过电子电路产生微波振荡信号作为对卫星的干扰信号,其外壳类似有线电视上的干线放大器。

发射机结构,它将跳频振荡模块和功率放大模块以及高性能开关电源整合在一零点防雨型的金属屏蔽壳里面,只要接上220V电源和发射天线就可以正常工作。

工作时,发射机中的跳频振荡模块能产生一组3.7~4.2GHZ连续扫频信号,并且每隔5MS的时间在这500MHZ通带内扫描一次;再经过前置放大和功率放大模块的推动、放大到足够功率后用,通过发射天线发射出去。由于振荡模块的扫描时间很快,因此在500MHZ带宽范围内的干扰信号相当于是全部连续的,发射机的发射出来频率又和C波侧面卫星接收信号的下行频率一致,因此它发射出来的信号对卫星下行信号有同频干扰作用。

2、发射天线

发射天线是发射微波干扰信号的,根据发射天线的形状和结构可分为偶极板天线、喇叭天线和全向天线三种。偶极板天线的辐射角在110 °~180 °之间,辐射距离较远。

常用的为喇叭天线,喇叭天线的辐射角小,只在45 °~60 °范围内,目前的喇叭天线大多采用水平和垂直极化分别扫描的,这种方式功耗高,有效辐射小。虽然天线辐射距离跟偶极板天线相当,但辐射角度远远小于偶极板天线,不过相比偶极板天线,成本较低。

全向天线是360 °全方位辐射,不过辐射半径只有偶极板天线的一半。对于发射天线南面的卫星接收天线来说,干扰信号是从背面射过来的,这些信号不能有效地反射到卫星接收天线的高频头上形成干扰,因此即使是全向天线,其干扰效果也是北面好,南面差。这样实际使用效果上还不如选择偶极板天线安装在干扰区域的南面,向北面照射。

不过全向天线安装方便,特别是有一种专用的、隐形的全向发射天线,该天线安装灵活、抗风性能强,且隐蔽性能好。

卫星信号干扰器根据干扰覆盖区域及配备发射天线的要求,有不同的性能指标,价位也在五千元到几万元不等。



 随着各地装卫星接收天线用户不断增加的现象,一些地区的有线电视部门采用了地面卫星信号干扰器,对安装卫星天线用户较多的地方进行了局部微波干扰,使卫星电视接收的画面上出现了画面静止、画面黑屏、马赛克等现象,致使安装卫星天线的用户无法正常收看卫星电视节目。

    但是,目前的地面卫星信号干扰器一般是对C波段信号实施干扰,对Ku波段信号的干扰作用很小。因为Ku波段工作频率太高,所需器件昂贵,制作调试难度大,所以非常少见。这里,都给大家支招,伴您轻松解决卫星信号干扰器,让您的电视效果更好,其克服或减弱干扰的具体方法如下:
1.寻找屏蔽位置寻找干扰波不能干扰或干扰小的位置,即干扰死角。干扰波和卫星波都是直线波,行进途中遇到障碍物都会被反射,但这两种电波的区别在于,干扰波的场强大于卫星波数千万倍,致使遇到障碍物及建筑物后会四处反射,而卫星波如没有被天线所反射则易被地表所吸收。寻找屏蔽位置最简单的方法是降低天线高度,利用四周自然物体避开周围的强微波干扰信号,如:放在院子中要比放在屋顶上效果好;也可在地面上挖一个边长为2m×2m的深方坑,深度可以根据情况自行掌握,原则是越深越好,但要注意天线前方(正南方向)不要被土遮挡,将天线置于坑底也就是说天线接收信号时不能被坑高遮挡:还可将天线移至建筑物另一面,利用建筑物来遮挡来自该方向的干扰源。
2.安装防干扰装置卫星干扰信号是从地面来的,而卫星信号来自天空。只要把地面的卫星干扰信号屏蔽掉就OK了。用铁皮或者铁丝网给卫星天线做个围墙,不挡住卫星信号但能挡住干扰信号,即可避免干扰。判断出干扰波的来源方位,在天线的一侧或多侧架设金属板(网)遮挡干扰波。金属板(网)架设高度需超过高频头,且不能挡到卫星信号的行进路线。由于C波段信号波长在71.4mm~88.2mm之间,如果采用金属网屏蔽干扰波,为防止干扰源漏进金属网,网孔孔径应小于最短波长71.4mm的1/4,即小于 17.85mm。干扰不太严重的话,也可在天线的外沿,垂直于锅口平面,加一圈宽度为10~20cm的金属带。当然,金属带宽度越宽抗干扰性能也就越强,不过一锅多星的天线不宜采用此法,它会遮挡非垂直于锅面的卫星信号接收。
3.转星或换Ku头接收Ku波段信号如果所要接收的信号,在其他卫星的C波段上也能够接收到,可转星接收,改变接收天线的方向,看看能否避开干扰波的干扰区域:另外也可转星或换Ku头接收Ku波段信号来避免干扰。这是最直接、最有效的方法。
